Электрический щиток в частном доме играет ключевую роль в обеспечении безопасной и стабильной работы всей электросети. От правильности его подключения зависит не только надёжность работы бытовых приборов, но и защита жильцов от коротких замыканий, перегрузок и других аварийных ситуаций. Схемы подключения щитка могут различаться в зависимости от числа фаз, количества потребителей и особенностей планировки дома. В этой статье мы рассмотрим наиболее распространённые схемы, особенности их реализации и важные нюансы, на которые стоит обратить внимание при монтаже.
Основные схемы разводки
При подключении электрического щитка в частном доме применяются различные схемы разводки, каждая из которых имеет свои особенности. Наиболее популярна радиальная схема, при которой от щитка к каждой группе потребителей или отдельному устройству тянется свой кабель. Это упрощает контроль, обслуживание и поиск неисправностей, а также позволяет чётко разграничить нагрузку по линиям, что повышает общую безопасность системы.
Другим вариантом является шлейфовая схема, при которой несколько потребителей подключаются последовательно к одному кабелю. Такой подход используется реже и в основном в экономичных проектах, поскольку усложняет защиту линий и диагностику неисправностей. В частных домах она подходит разве что для освещения подсобных помещений или других маломощных групп.
Для крупных домов с высокой нагрузкой применяется комбинированная схема, сочетающая радиальные и шлейфовые элементы. Например, мощные потребители (электроплиты, водонагреватели) подключаются индивидуально, а розетки в одной комнате — по шлейфу. Такой подход позволяет оптимально распределить ресурсы, сохраняя удобство эксплуатации и разумный бюджет на проводку и защитные автоматы.
Подключение УЗО и дифавтоматов
Установка устройств защитного отключения (УЗО) и дифференциальных автоматов (дифавтоматов) является обязательным этапом при монтаже современного щитка в частном доме. Эти устройства защищают не только от короткого замыкания и перегрузок, но и от утечки тока, которая может стать причиной поражения электрическим током. УЗО срабатывает при обнаружении тока утечки и мгновенно разрывает цепь, предотвращая опасные последствия.
На практике часто применяется следующая схема: в щитке устанавливается вводной автомат, затем — УЗО, и после него — групповые автоматические выключатели. При такой схеме важно правильно подобрать номинал УЗО, чтобы оно выдерживало суммарный ток всех групп, подключённых через него. Ошибки в этом могут привести к ложным срабатываниям или, наоборот, к недостаточной защите.
Дифавтоматы представляют собой совмещённое устройство, которое одновременно выполняет функции автомата и УЗО. Их удобно использовать для отдельных групп, особенно там, где возможны токи утечки — в ванных комнатах, на кухне или в наружной проводке. Установка дифавтоматов снижает количество элементов в щитке и упрощает схему, хотя и может обойтись дороже.
При подключении как УЗО, так и дифавтоматов важно соблюдать фазировку и правильное подключение нулевых проводников. Нельзя объединять нейтрали разных групп после защитных устройств, так как это приведёт к ложным срабатываниям. Также необходимо учитывать особенности заземления и наличие защитного проводника PE, особенно в домах с системой TN-S или TN-C-S.
Защита линий и группировка потребителей
Грамотная защита линий начинается с правильной группировки потребителей в распределительном щитке. Каждая группа должна включать устройства с примерно одинаковой нагрузкой и назначением — например, освещение, розетки кухни, бытовая техника, система отопления. Это обеспечивает удобство в эксплуатации, позволяет быстро локализовать неисправности и избежать перегрузки отдельных линий.
Каждая группа должна защищаться отдельным автоматическим выключателем с номиналом, соответствующим расчетной нагрузке и сечению провода. Это не только снижает риск перегрева кабеля, но и предотвращает отключение всей сети при возникновении проблемы на одном участке. Например, короткое замыкание в розетке кухни не должно обесточить освещение во всём доме — именно для этого потребители разделяют на независимые линии.
Также важно предусмотреть защиту специальных групп — для электроплит, бойлеров, кондиционеров, насосов. Они могут потребовать более мощных автоматов и проводов большего сечения. В зависимости от сложности системы, можно дополнительно установить УЗО или дифавтоматы на отдельные группы, особенно те, что связаны с повышенной влажностью или наружным размещением. Такая защита обеспечивает максимальную надёжность и безопасность всей электросети дома.
Особенности монтажа
Монтаж электрического щитка в частном доме требует строгого соблюдения норм безопасности и последовательности действий. В первую очередь важно правильно выбрать место установки — щиток должен быть расположен в легко доступном, сухом помещении, на высоте примерно 1,5 метра от пола. При этом он не должен мешать проходу и находиться рядом с потенциально опасными зонами, такими как водопроводные трубы или газовое оборудование.
Перед началом монтажа необходимо провести точную разметку и подготовить все кабели, ведущие от распределительных линий. Они должны быть заранее промаркированы, чтобы облегчить подключение и дальнейшее обслуживание. Все кабели укладываются с запасом по длине, с учётом удобного подключения к автоматическим выключателям. Также важно соблюдать минимальные радиусы изгиба проводов и не допускать их натяжения.

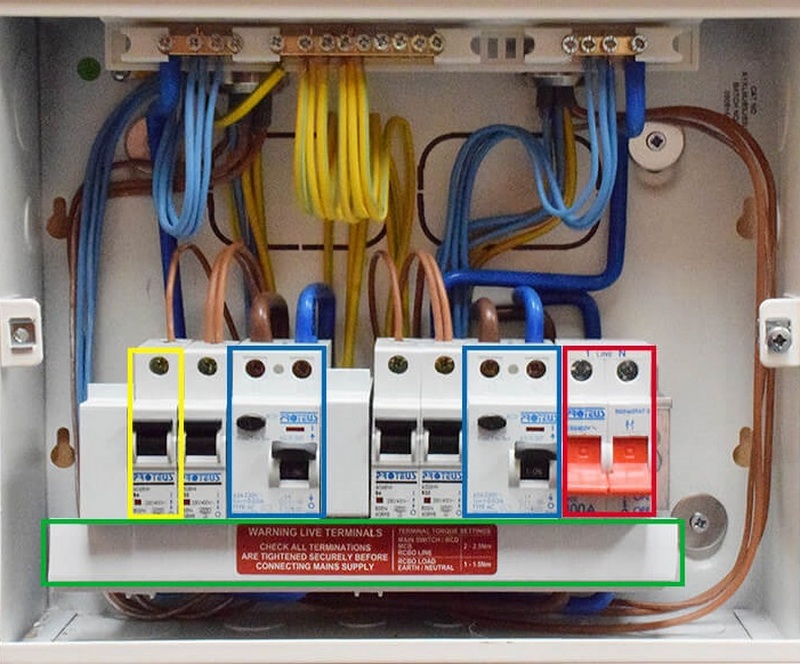

Во время установки автоматов, УЗО и других модулей в DIN-рейки необходимо строго соблюдать схему подключения, избегать пересечений фазных и нулевых проводов, а также надёжно фиксировать все зажимы. Для повышения удобства рекомендуется использовать специальные клеммники и шины для «земли» и «нуля», а также цветную маркировку проводов по назначению.
После завершения монтажа нужно провести проверку всех соединений, измерить сопротивление изоляции и убедиться в правильной работе защитных устройств. Только после этого можно подавать напряжение в систему. Аккуратный и продуманный монтаж — залог безопасной, надёжной и долговечной работы электросети в частном доме.
