Автоматические выключатели — незаменимый элемент современной электросети, обеспечивающий защиту от перегрузок и коротких замыканий. Правильный выбор этого оборудования напрямую влияет на безопасность и стабильность работы электрической системы в доме или на предприятии. В статье рассмотрим основные виды автоматических выключателей, их особенности и критерии подбора, которые помогут сделать грамотный выбор для любых условий эксплуатации.
Типы и характеристики
Существует несколько основных типов автоматических выключателей, каждый из которых предназначен для определённых задач и условий эксплуатации. Наиболее распространёнными являются однополюсные, двухполюсные и трёхполюсные выключатели. Однополюсные используются для защиты отдельных линий с напряжением 220 В, а двух- и трёхполюсные — для более мощных и сложных электрических систем с напряжением 380 В и выше. Выбор зависит от типа электросети и нагрузки.
Автоматические выключатели также отличаются по своей токовой характеристике срабатывания, обозначаемой буквами B, C, D. Выключатели с характеристикой B срабатывают при небольшой перегрузке и подходят для бытовых электросетей с относительно стабильной нагрузкой. Тип C рассчитан на более высокие пусковые токи, характерные для электродвигателей и мощной техники. Тип D предназначен для защиты цепей с очень высокими пусковыми токами, например, крупного промышленного оборудования.
Еще одним важным параметром является номинальный ток — максимальный ток, который может непрерывно проходить через выключатель без его срабатывания. Этот параметр выбирается исходя из суммарной нагрузки на защищаемую линию. Также стоит учитывать номинальное напряжение и возможности быстродействия выключателя при коротком замыкании, что обеспечивает надежную защиту и минимизирует риск повреждения электропроводки и оборудования.
Номиналы и ток срабатывания
Один из ключевых параметров автоматического выключателя — это его номинальный ток, который обозначает максимальное значение тока, при котором устройство может функционировать без отключения. Например, выключатель с номиналом 16 А способен пропускать ток до 16 ампер без срабатывания. Превышение этого значения в течение определённого времени вызывает автоматическое отключение линии, предотвращая перегрев кабелей и повреждение оборудования.
Кроме номинального тока, важно учитывать ток срабатывания — значение, при котором автоматический выключатель отключается мгновенно или с небольшой задержкой. Этот параметр зависит от типа характеристики (B, C, D и др.) и может составлять, например, 3–5 крат от номинального значения для типа B, 5–10 крат — для типа C, и до 10–20 крат — для типа D. Такая классификация позволяет адаптировать устройства под разные типы нагрузок и защитить как чувствительную, так и мощную аппаратуру.
Правильный выбор номинала и тока срабатывания требует учета особенностей электропроводки, предполагаемой нагрузки и характеристик подключаемого оборудования. Слишком малое значение приведет к частым ложным срабатываниям, особенно при пуске электродвигателей. Слишком большое — может не сработать при опасной перегрузке, создавая угрозу короткого замыкания и возгорания.
Рекомендуется производить расчёт токов с учетом сечения кабеля, длины линии и условий прокладки. Для бытовых нужд обычно применяются автоматы на 6, 10, 16, 25 или 32 А, тогда как для производственных помещений могут использоваться более мощные устройства. При сомнениях стоит обратиться к профессиональному электрику, чтобы подобрать оптимальное решение и обеспечить надежную защиту системы.
Совместимость с щитком

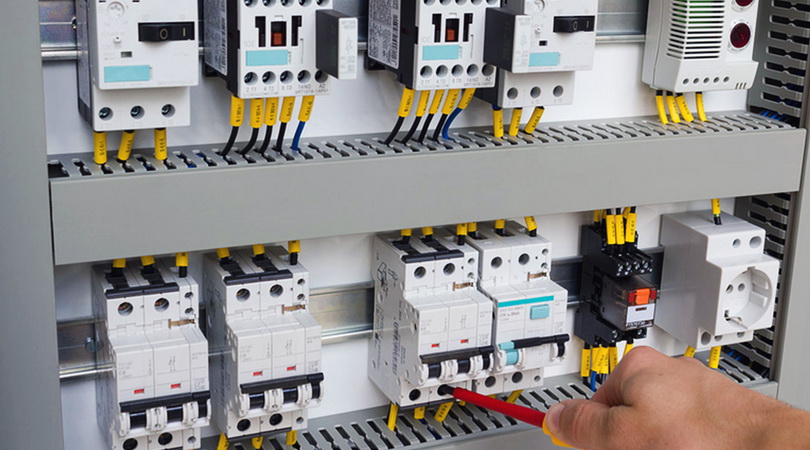

При выборе автоматического выключателя необходимо учитывать его совместимость с установленным электрическим щитком. Основной параметр здесь — тип крепления. Современные автоматы, как правило, монтируются на DIN-рейку — универсальную металлическую направляющую, которая используется практически во всех распределительных щитках. Однако при замене старых устройств важно убедиться, что новые автоматы имеют такой же способ крепления.
Также имеет значение ширина модуля, которая влияет на количество устройств, размещаемых в щитке. Большинство стандартных автоматов имеют ширину 1 модуль (примерно 18 мм), но устройства с дополнительными функциями (например, УЗО или диффавтоматы) могут занимать 2 и более модулей. Перед покупкой важно рассчитать количество свободного пространства в щитке и при необходимости выбрать щиток с увеличенной ёмкостью.
Наконец, стоит обратить внимание на электромеханическую совместимость. Это касается как максимально допустимого тока на вводе, так и устойчивости к нагреву, особенно если в щитке уже установлены устройства других производителей. Лучше выбирать комплектующие от одного бренда или убедиться в их полной совместимости, чтобы избежать проблем с перегревом, искрением или ослаблением контактов при эксплуатации.
Популярные бренды
На рынке автоматических выключателей представлено множество брендов, однако некоторые из них заслужили особую популярность благодаря качеству, надежности и широкому ассортименту. Одним из лидеров считается французская компания Schneider Electric. Её продукция отличается высоким уровнем безопасности, удобством монтажа и длительным сроком службы. Бренд предлагает широкий выбор автоматов для бытового и промышленного применения, а также совместимые элементы для сборки щитков.
Еще один известный производитель — ABB, швейцарско-шведская компания с мировым именем. Её автоматические выключатели широко применяются в Европе и России, обладают стабильными характеристиками и высокой отказоустойчивостью. Особенность продукции ABB — строгий контроль качества на всех этапах производства и наличие специализированных серий для различных условий эксплуатации.
Среди российских брендов стоит выделить IEK и EKF. Эти компании предлагают доступные по цене решения, ориентированные в первую очередь на частных застройщиков и малый бизнес. Хотя их автоматы уступают по качеству зарубежным аналогам, они соответствуют основным требованиям ПУЭ и ГОСТ, а также легко монтируются в стандартные щитки. Для несложных бытовых сетей — это вполне приемлемый выбор.
Набирают популярность и азиатские бренды, такие как CHINT и Delixi, предлагающие сбалансированное соотношение цены и качества. Их продукция чаще встречается в бюджетных проектах и щитках для дач или временных строений. Однако при выборе оборудования от менее известных производителей всегда стоит проверять наличие сертификатов, гарантийных обязательств и реальных отзывов, чтобы избежать приобретения низкокачественных подделок.
